Предохранительные клапаны (гидрораспределители) Sun Hydraulics.

Предохранительные клапаны предохраняют гидросистему от давления, превышающего установленное значение, путем перепускания масла из напорной линии в линию слива. В зависимости от параметров расхода масла, рабочего давления и необходимого функционала работы регулирующей аппаратуры различают клапаны прямого действия с золотником, переливные клапаны, клапаны скачка давления, с пилотным управлением, электропропорциональным управлением, нормально открытые и нормально закрытые и др. При этом один и тот же клапан может служить разным целям в зависимости от своего расположения в гидросхеме.

Производитель SunHydraulics  (г. Эркеленц, Германия) производит гидравлические клапаны ввертного типа с возможностью регулирования в широком диапазоне давлений. Благодаря отличным характеристикам и надежности гидроклапанов SunHydraulics рекомендуется их применение при необходимости быстрого срабатывания и минимизации перетечек. Простота сборки и полная взаимозаменяемость обеспечивается диапазоном стандартизированных посадочных отверстий.

Полная техническая информация по продукции SunHydraulicsдоступна по запросу – функционал, техническое описание, конфигуратор, параметры, габариты, графики производительности, CADв расширениях DWG, DXF, PRT, STPи др

СхемаОписаниеМодельРасходПосадочное отверстие

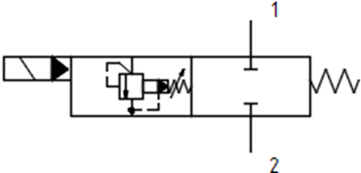

Серия FLeX от Sun Hydraulics, двухступенчатый регулируемый предохранительный клапан гидравлический с электромагнитным управлением, нормально открытый

RVCK95 л/минТ-10А

Серия FLeX от Sun Hydraulics, двухступенчатый регулируемый предохранительный клапан гидравлический с электромагнитным управлением. В нормальном положении выполняет функцию предохранительного клапана. При подаче энергии открывается

RVCM95 л/минТ-10А

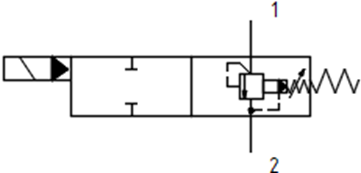

Серия FLeX от Sun Hydraulics, двухступенчатый регулируемый предохранительный клапан гидравлический с электромагнитным управлением, нормально закрытый

RPCC

RPEC

RPGC

RPIC

RPKC

45 л/мин

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-162А

Т-10А

Т-3А

Т-16А

Т-18А

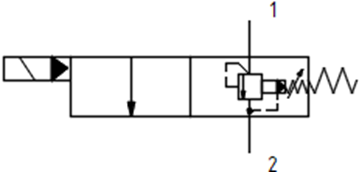

Серия FLeX от Sun Hydraulics, двухступенчатый регулируемый предохранительный клапан гидравлический с электромагнитным управлением. В нормальном положении выполняет функцию предохранительного клапана. При подаче энергии закрывается

RDBA

RDDA

RDFA

RDHA

RDJA

45 л/мин

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-162А

Т-10А

Т-3А

Т-16А

Т-18А

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, SunHydraulics

RGFA200 л/минT-3A

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия, SunHydraulics

RDDA3

RDFA3

95 л/мин

200 л/мин

Т-10А

Т-3А

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия, с низкими диапазонами давления (1,2 – 10,5 бар), SunHydraulics

RDDT75 л/минТ-10А

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия, нерегулируемый, SunHydraulics

RPEE

RPGE

RPIE

RPKE

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-10А

Т-3А

Т-16А

Т-18А

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия (СЕ маркировка), SunHydraulics

RPES

RPGS

RPIS

RPKS

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-10А

Т-3А

Т-16А

Т-18А

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) быстрого действия, с пилотным управлением, SunHydraulics

RPET

RPGT

RPIT

RPKT

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-10А

Т-3А

Т-16А

Т-18А



СхемаОписаниеМодельРасходПосадочное отверстие

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, тарельчатый, Sun Hydraulics

RPES

RPGS

RPIS

RPKS

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-10А

Т-3А

Т-16А

Т-18А
Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, «антишоковый», Sun Hydraulics

RPET

RPGT

RPIT

RPKT

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-10А

Т-3А

Т-16А

Т-18А
Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия (пилотный клапан), Sun Hydraulics

RBAA

RBAC

RBAE

2 л/мин

1 л/мин

10 л/мин

Т-3А

Т-10А

Т-8А
Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, клапан «kick-down»/«скачка давления», Sun Hydraulics

RQCB

RQEB

RQGB

RQIB

RQKB

45 л/мин

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-162А

Т-10А

Т-3А

Т-16А

Т-18А
Предохранительный переливной гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пневмоуправлением, Sun Hydraulics

RPGD

RPID

RPKD

200 л/мин

380 л/мин

760 л/мин

Т-3А

Т-16А

Т-18А
Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия (пилотный клапан) с пневмоуправлением, Sun Hydraulics

RBAB

RBAR

2 л/мин

10 л/мин

Т-3А

Т-8А
Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, вентилируемый, нормально закрытый, Sun Hydraulics

RVBA

RVCA

RVEA

RVGA

RVIA

30 л/мин

60 л/мин

120 л/мин

240 л/мин

480 л/мин

Т-163А

Т-11А

Т-2А

Т-17А

Т-19А
Предохранительный седельный (тарельчатый) гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, вентилируемый, нормально закрытый, Sun Hydraulics

RVCS

RVES

RVGS

RVIS

60 л/мин

95 л/мин

200 л/мин

480 л/мин

Т-11А

Т-2А

Т-17А

Т-19А
Предохранительный седельный (тарельчатый) гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, вентилируемый, нормально закрытый, «антишоковый», Sun Hydraulics

RVET

RVGT

RVIT

120 л/мин

240 л/мин

480 л/мин

Т-2А

Т-17А

Т-19А

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия (пилотный клапан) с обратными клапанами, Sun Hydraulics

RBAD1 л/минТ-11А



СхемаОписаниеМодельРасходПосадочное отверстие

Многофункциональный гидравлический клапан (гидроклапан, гидрораспределитель) CavitySaver™ (предохранительный клапан прямого действия после обратного клапана в одном посадочном отверстии) , Sun Hydraulics

HRDB40 л/минТ-11А
Многофункциональный гидравлический клапан (гидроклапан, гидрораспределитель) CavitySaver™ (предохранительный клапан прямого действия перед обратным клапаном в одном посадочном отверстии) , Sun HydraulicsHRDA40 л/минТ-11А

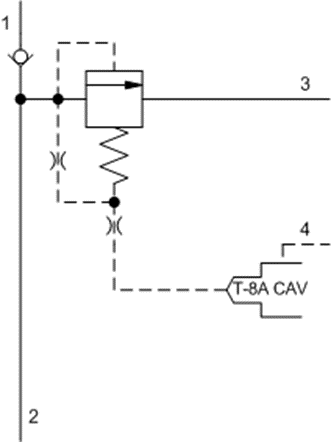

Многофункциональный гидравлический клапан (гидроклапан, гидрораспределитель) CavitySaver™ (вентилируемый переливной предохранительный клапан непрямого действия с пилотным управлением перед обратным клапаном в одном посадочном отверстии) , Sun HydraulicsHVCA40 л/минТ-21А
Многофункциональный гидравлический клапан (гидроклапан, гидрораспределитель) CavitySaver™ (вентилируемый переливной предохранительный клапан непрямого действия с пилотным управлением (нормально закрытый) перед обратным клапаном в одном посадочном отверстии Т-21А и встроенное посадочное отверстие Т-8А для пилотного клапана) , Sun HydraulicsHVCA840 л/минТ-21А
Предохранительный гидравлический клапан вентилируемый (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, с независимым сливом (порт 4), Sun Hydraulics

RVCD

RVED

RVGD

RVID

60 л/мин

120 л/мин

240 л/мин

480 л/мин
Т-21А Т-22А Т-23А Т-24А

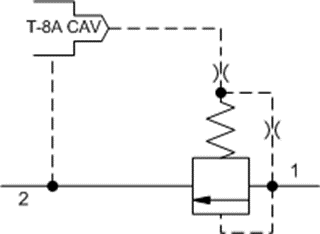

Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия золотниковый переливной с пилотным управлением (нормально закрытый) с посадочным отверстием Т-8А для пилотного клапана, Sun Hydraulics

RPEC8

RPGC8

RPIC8

RPKC8

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-10А Т-3А

Т-16А Т-18А

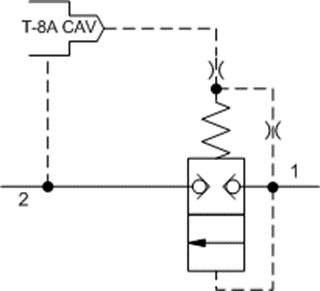

Предохранительный  седельный (тарельчатый) гидравлический клапан (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением (нормально закрытый) с посадочным отверстием Т-8А для пилотного клапана, Sun Hydraulics

RPES8

RPGS8

RPIS8

RPKS8

95 л/мин

200 л/мин

380 л/мин

760 л/мин

Т-10А

Т-3А

Т-16А Т-18А

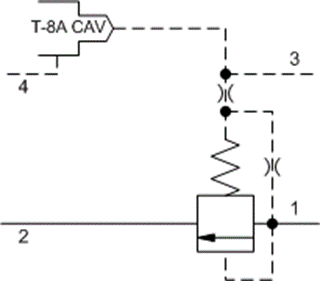

Предохранительный гидравлический клапан вентилируемый (гидроклапан, гидрораспределитель) непрямого действия с пилотным управлением, нормально закрытый, с независимым сливом (порт 4) и посадочным отверстием Т-8А для пилотного клапана, Sun Hydraulics

RVCD8

RVED8

RVGD8

RVID8

60 л/мин

120 л/мин

240 л/мин

480 л/мин
Т-21А Т-22А Т-23А Т-24А
Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия (пилотный клапан) с электропропорциональным управлением, Sun HydraulicsRBAP1 л/минТ-8А
Предохранительный гидравлический клапан (гидроклапан, гидрораспределитель) прямого действия (пилотный клапан) с электропропорциональным управлением с настройкой давления открытия, Sun HydraulicsRBAN1 л/минТ-8А
